Unigraphics. Справочник по проектированию деталей из листового металла. Версия 18.0



Outer Mold Line (Наружная линия сгиба)


Подсечка расчитывается как расстояние от грани присоединения до линии сгиба

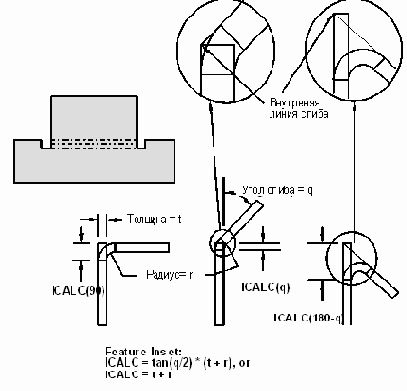

, которая задается по наружным граням фланца. На рисунке ниже, различные результаты для фланца с подсечкой получаются в зависимости от угла или радиуса гибки. Общая формула расчета для угла q, где (-180° > q < 180°):

ICALC = tan(q/2) * (t + r)

Для значений q, где (-180° = q = 180°),

ICALC = t + r

Просечка задается наружной линией сгиба
